Betonsturzträger

Fenster- oder Türstürze zur Überbrückung von Öffnungen

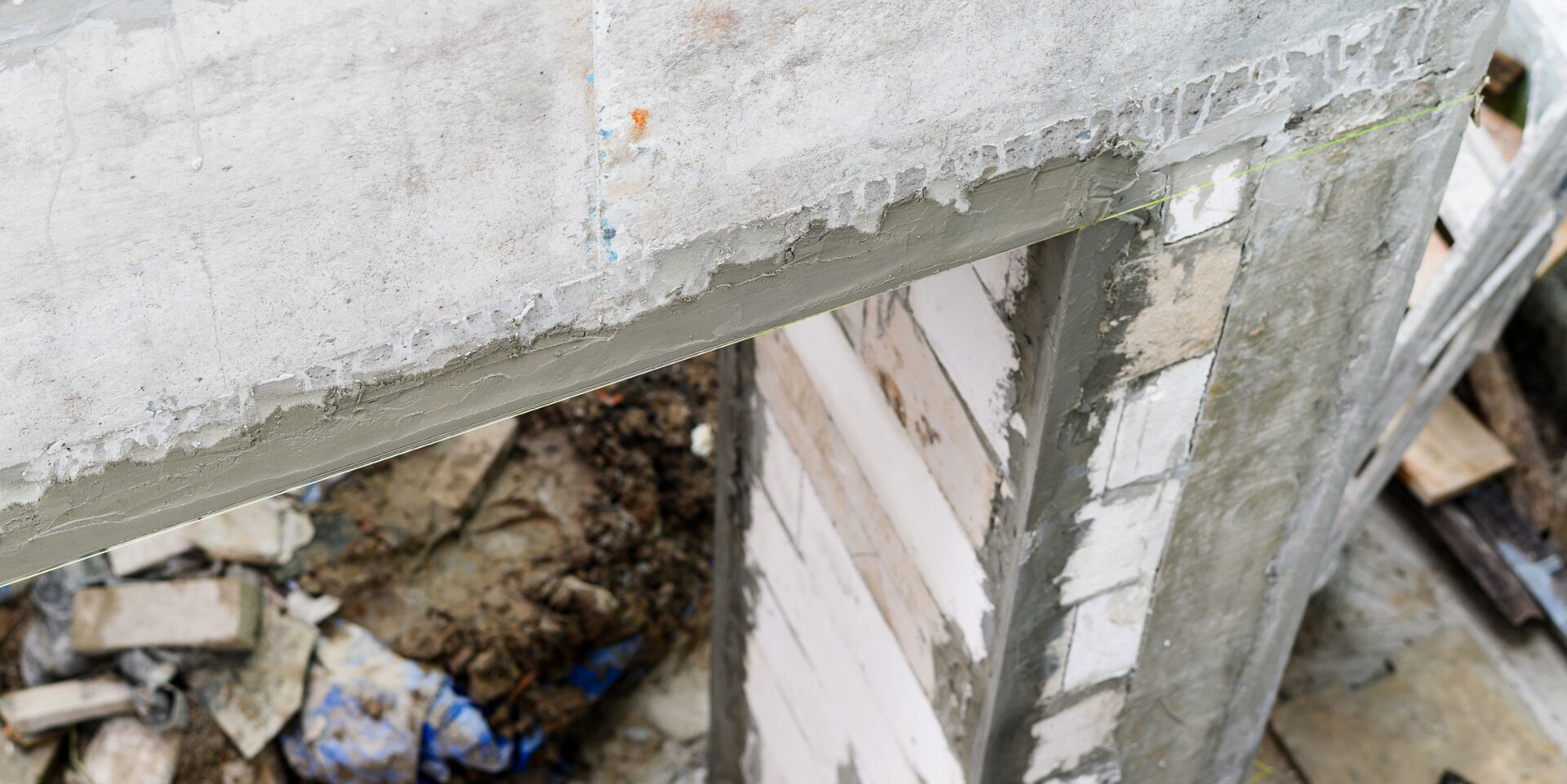

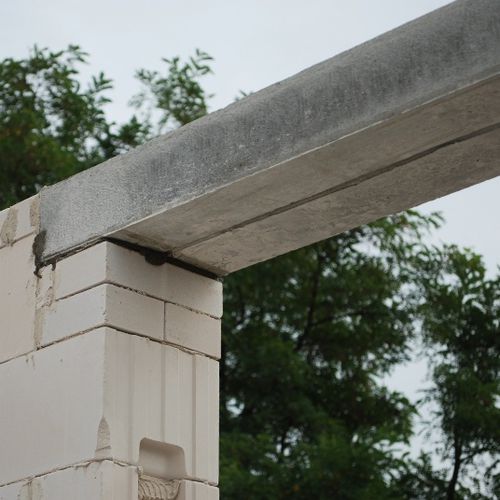

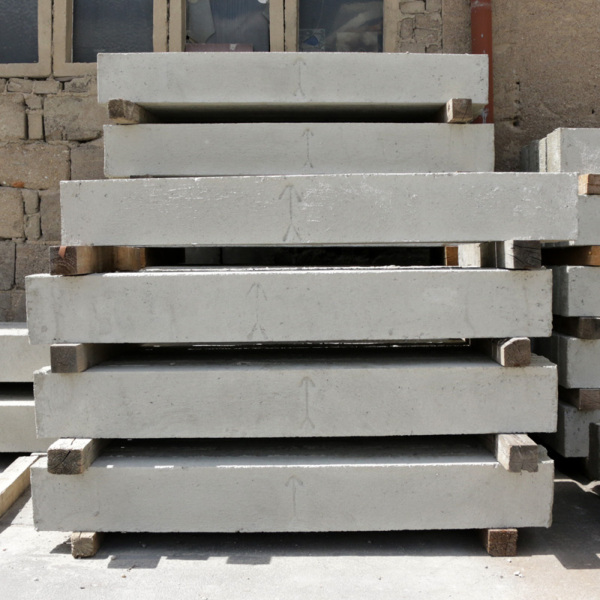

Betonstürze, auch Fenster- oder Türstürze genannt, sind vorgefertigte Betonbauteile, die zur Überbrückung von Öffnungen in tragenden Wänden, wie beispielsweise bei Fenstern, Türen und Toren verwendet werden. Sie dienen dazu, die darüberliegende Mauerwerkslast aufzunehmen und sicher in die angrenzenden Wände abzuleiten. Wir stellen Betonstürze in verschiedenen Längen sowie mit und ohne Wärmedämmung her. Hauptsächliche Einsatzbereiche sind:

Überbrückung von Fenster- und Türöffnungen sowie Wanddurchbrüchen
Durchgänge oder Durchreichen
Aufnahme der Last und Ableiten in umliegende Mauerwerke

Verfügbare Farben: grau

Preis auf Anfrage

Name	L x B x H (cm)	Stk.	Palette
Betonsturzträger S17, nach EN 13225, o. WD	99 x 11,5 x 19 cm	60 kg	12 Stk. 720 kg
Betonsturzträger S27, nach EN 13225, o. WD	119 x 11,5 x 19 cm	72 kg	12 Stk. 864 kg
Betonsturzträger S37, nach EN 13225, o. WD	149 x 11,5 x 19 cm	85 kg	12 Stk. 1020 kg
Betonsturzträger S47, nach EN 13225, o. WD	189 x 11,5 x 19 cm	106 kg	12 Stk. 1272 kg
Betonsturzträger S57, nach EN 13225, o. WD	219 x 11,5 x 19 cm	124 kg	12 Stk. 1488 kg
Betonsturzträger S67, nach EN 13225, o. WD	259 x 11,5 x 19 cm	146 kg	12 Stk. 1752 kg
Betonsturzträger S77, nach EN 13225, o. WD	299 x 11,5 x 19 cm	180 kg	12 Stk. 2160 kg
Betonsturzträger S87, nach EN 13225, o. WD	329 x 11,5 x 19 cm	190 kg	6 Stk. 1140 kg
Betonsturzträger S97, nach EN 13225, o. WD	359 x 11,5 x 19 cm	200 kg	6 Stk. 1200 kg
Betonsturzträger S18, nach EN 13225, m. WD	99 x 11,5 x 19 cm	52 kg	6 Stk. 312 kg
Betonsturzträger S28, nach EN 13225, m. WD	119 x 11,5 x 19 cm	60 kg	6 Stk. 360 kg
Betonsturzträger S38, nach EN 13225, m. WD	149 x 11,5 x 19 cm	68 kg	6 Stk. 408 kg
Betonsturzträger S48, nach EN 13225, m. WD	189 x 11,5 x 19 cm	85 kg	6 Stk. 510 kg
Betonsturzträger S56, nach EN 13225, m. WD	219 x 11,5 x 19 cm	98 kg	6 Stk. 588 kg
Betonsturzträger S66, nach EN 13225, m. WD	259 x 11,5 x 19 cm	115 kg	6 Stk. 690 kg
Betonsturzträger S76, nach EN 13225, m. WD	299 x 11,5 x 19 cm	132 kg	6 Stk. 792 kg
Betonsturzträger S86, nach EN 13225, m. WD	329 x 11,5 x 19 cm	145 kg	6 Stk. 870 kg
Betonsturzträger S96, nach EN 13225, m. WD	359 x 11,5 x 19 cm	158 kg	6 Stk. 948 kg

Dämmung

Größe

Fragen zu Betonsturzträgern

Wo kann ich Betonsturzträger einsetzen?

Über Fenstern und Türen: Um die Öffnungen zu stützen und die Lasten des darüber liegenden Mauerwerks abzutragen.

Wie berechne ich die richtige Größe eines Betonsturzträgers?

Die Größe des Betonsturzträgers hängt von verschiedenen Faktoren ab, z. B. von der:

Last, die der Sturzträger tragen muss
Spannweite des Sturzträgers
Gewünschten Dämmwert

Die genaue Berechnung sollte von einem Statiker oder Fachmann durchgeführt werden.

Wie montiere ich einen Betonsturzträger?

Die Montage eines Betonsturzträgers erfolgt in der Regel in folgenden Schritten:

Vorbereitung: Mauerwerk ausrichten und Öffnung für den Sturzträger freimachen.
Betonsturzträger einlegen: Positionierung des Trägers mittig in der Öffnung und Ausrichten mit Wasserwaage.
Unterstützen: Abstützen des Trägers mit geeigneten Hilfsmitteln, z. B. mit Kanthölzern.
Vermörteln: Verfüllen der Hohlräume unter dem Sturzträger mit Mörtel.
Aushärten lassen: Den Mörtel vollständig aushärten lassen, bevor die Last auf den Sturzträger übertragen wird.

Statischer Nachweis?

Der statische Nachweis für die Verwendung von Betonsturzträgern ist in der Regel erforderlich. Dieser Nachweis kann von einem Statiker oder Fachmann erstellt werden.
